| 【產品介紹】 |
|---|
AB433F具有模擬量無線傳輸功能，支持4-20mA，0-5V或0-10V等傳感器信號?？蓪點的模擬量信號無線傳輸?shù)紹點，同時可將B點的模擬量信號無線傳輸?shù)紸點?？梢怨ぷ髟邳c(diǎn)對點模式：A和B兩個點之間互相透?jìng)髂M量；也可以工作在點對多模式：A點同時和B點、C點、D點...之間無線透?jìng)髂M量。AB433F無線終端采用無線電數字加密通信技術，抗干擾能力強，可替代電纜，無需挖溝布線，大大降低企業人力物力成本，減少施工和維護難度。
 |
| 【主要特點】 |
|---|
| 無需通訊費用：433MHz屬于免申請使用頻段，終端之間自組網無線連接，不需要通訊費用。 |
| 免施工安裝：可代替連接電纜，傳輸距離遠，免去電纜施工的困擾。 |
| 免編程設計：無需編程，所有參數都可通過撥碼開關完成，使用方便，運行可靠。 |
| 繞射能力強：穿透繞射能力強，適用于復雜工業和生活環境。 |
| 自動糾錯：終端糾錯能力強，能主動糾正被干擾的數據包，大大提高傳輸可靠性。 |
| 傳輸數據加密：終端具有嚴密的加密和解密算法，增強數據傳輸?shù)碾[秘性。 |
| 高精度傳輸：精度可達0.1%，出廠前校準，傳輸可靠。 |
| 【無線參數】 |
|---|
| 工作頻段：頻率范圍 425~450.5MHz。 |
| 信道數：信道數256個，易于實現多組模塊同時工作。 |
| 空中速率：8級可調（1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps）。 |
| 天線接口：標準SMA-K天線接口。 |
| 【電氣參數】 |
|---|
| 額定電源：DC9～24V。 |
| 電源保護：防反接、過壓，過流，短路。 |
| 處理器：工業級高性能嵌入式32位ARM處理器。 |
| 模擬量輸入：4路4-20mA或0-5V或者0-10V，具有過壓防反接保護。 |
| 模擬量輸出：4路4-20mA或0-5V或者0-10V。 |
| 【結構特性】 |
|---|
| 長x寬x高：145x90x40mm。 |
| 安裝方式：導軌安裝或螺絲固定。 |
| 【環境適應性】 |
|---|
| 絕緣電壓：超過20MΩ 500VDC。 |
| 抗干擾度：通過快速脈沖群4kV測試（對電源和通訊端子）。 |
| 靜電測試：通過空氣放電8 kV測試。 |
| 工作溫度：工業級設計，-40-85℃。 |

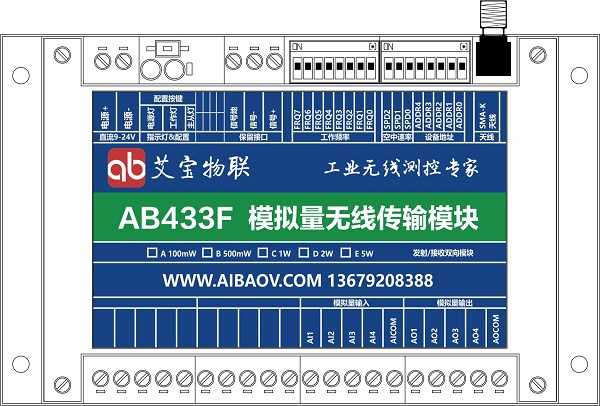

| 端子 | 說明 |
|---|---|
| 電源 | 使用直流電源供電，電壓范圍 9-24V。 |
| 電源燈 |
1. 點亮： 電源連接正確； 2. 熄滅： 電源沒有正確連接。 |
| 工作燈 |
1. 點亮： 32 位 ARM 處理器工作，但數據沒有正確同步； 2. 閃爍： 數據正確同步，閃爍頻率等于數據同步頻率。 |
| 主從燈 |
1. 點亮： 設備工作在主站模式； 2. 熄滅： 設備工作在從站模式。 |
| 配置按鍵 | 長按 5 秒以上，設備根據撥碼開關設置，重新配置工作狀態。 |
| 空中速率撥碼 |
配置8 種空中速率。 空中速率越低，距離越遠，抗干擾性能越強，數據更新越慢； 相反，空中速率越高，傳輸距離越近，抗干擾性能越低，數據更新越快。 |
| 工作頻率撥碼 | 一組設備對應一個工作頻率。同一個場合需要多組設備時，可以用不同的工作頻率來區分。 |
| 設備地址撥碼 | 設備地址主要用于設備的分組，一組設備對應一個地址碼。同一個場合需要多組設備時，可以用不同的設備地址碼來區分。 |
| 天線 | 使用 SMA-K 型天線接口，外螺紋內孔，具有 50Ω特性阻抗，天線長度不要超過10米。 |
| 模擬量輸入 | 模擬量輸入用來采集電壓或電流信號；支持4-20mA 或0-5V或者0-10V，出廠默認4-20mA；AI1-AI4為正極，AICOM為負極；支持二線、三線、四線制輸入。 |
| 模擬量輸出 | 模擬量輸出用來產生電壓或電流信號；支持4-20mA 或0-5V或者0-10V，出廠默認4-20mA；AO1-AO4為正極，AOCOM為負極；支持二線、三線、四線制輸出。 |
| 【訂購信息】 |
|---|
|
訂購型號AB433F①②。其中： ①位置填寫點數資源，參見【點數資源】表格； ②位置填寫無線功率，參見【無線功率】表格 |
| 例如訂購型號AB433F1D表示：發送模塊4AI+4AO，接收模塊4AI+4AO；無線功率2W，傳輸距離5km。 |
| 【點數資源】 |
|---|
| AB433F1x：發送模塊4AI+4AO，接收模塊4AI+4AO。x代表功率代碼。 |
| AB433F2x：發送4AI接收4AO。x代表功率代碼。 |
| AB433F4x：發送8AI接收8AO。x代表功率代碼。 |
| AB433F5x：發送16AI/接收16AO。x代表功率代碼。 |
| 【無線功率】 |
|---|
| 功率代碼A：功率100mW，視距傳輸距離大于1km，建議0.5km。 |
| 功率代碼B：功率500mW，視距傳輸距離大于2km，建議1km。 |
| 功率代碼C：功率1W，視距傳輸距離大于3km，建議2km。 |
| 功率代碼D：功率2W，視距傳輸距離大于8km，建議5km。 |
| 功率代碼E：功率5W，視距傳輸距離大于15km，金屬機箱。 |
| 功率代碼F：功率10W，視距傳輸距離大于20km，金屬機箱。 |
