| 【產品介紹】 |
|---|
|
AB433A1G 485信號無線4G通信模塊具有 RS485 和 RS232 透傳功能，支持MODBUS RTU、MODBUS ASCII和自由口協議。可以工作在點對點模式：將 A 點的RS485 或者 RS232 信號無線傳輸?shù)?B 點， 同時可將 B 點的 RS485 或者 RS232 信號無線傳輸?shù)?A 點。 也可以工作在點對多模式：實現A、B、C、D...點之間RS485和RS232信號的透傳。
AB433A1G 485信號無線4G模塊采用無線4G通信技術，可替代連接電纜，大大降低企業人力物力成本，減少施工和維護難度。AB433A支持PLC、DCS、智能儀表、傳感器、組態軟件、人機界面、觸摸屏、測控終端等設備組成無線測控網絡，支持一主多從組網。 AB433A1G無線4G終端具有標準RS485和RS232接口，可以直接代替有線的RS485網和RS232網，實現無線485、無線232組網。傳輸距離不受限制。相比GPS通信傳輸速度快，延遲小。使用4G通信方式，用戶連接服務器是免費的，只需支付通信費用即可。針對工業用戶，全工業級設計，經過大量測試，質量穩定可靠。免編程，撥碼開關即可設置所有工作參數。產品體積小巧，標準導軌安裝。廣泛應用于工業自動化、廠礦、電力、水利、環保、農業、交通、軍工、安防等領域。 |
| 【主要特點】 |
|---|
| 無距離限制：利用4G網絡，兩點間無線傳輸距離沒有限制。 |
| 免施工安裝：可代替連接電纜，傳輸距離遠，免去電纜施工的困擾。 |
| 免編程設計：無需編程，所有參數都可通過撥碼開關完成，使用方便，運行可靠。 |
| 繞射能力強：穿透繞射能力強，適用于復雜工業和生活環境。 |
| 自動糾錯：終端糾錯能力強，能主動糾正被干擾的數據包，大大提高傳輸可靠性。 |
| 傳輸數據加密：終端具有嚴密的加密和解密算法，增強數據傳輸?shù)碾[秘性。 |
| 【無線參數】 |
|---|
| 網絡制式標準：TD-LTE FDD-LTE WCDMA TD-SCDMA GSM/GPRS/EDGE。 |
| 適用網絡制式：移動、聯通、電信 4G 和移動、聯通 3G 和 2G。 |
| SIM卡尺寸要求:Micro Sim(小卡)，尺寸為12x15mm×0.8mm。 |
| 天線接口：標準SMA-K天線接口。 |
| 【電氣參數】 |
|---|
| 額定電源：DC9～24V。 |
| 電源保護：防反接、過壓，過流，短路。 |
| 處理器：工業級高性能嵌入式32位ARM處理器。 |
| 接口波特率：300~115200bps。 |
| 校驗類型：奇校驗、偶校驗、無校驗。 |
| RS485接口：1 * 2 * 5.08 mm壓線方式。 |
| RS232接口：標準 DB9，孔式。 |
| 【結構特性】 |
|---|
| 長x寬x高：115x90x40mm。 |
| 安裝方式：導軌安裝或螺絲固定。 |
| 【環境適應性】 |
|---|
| 絕緣電壓：超過20MΩ 500VDC。 |
| 抗干擾度：通過快速脈沖群4kV測試（對電源和通訊端子）。 |
| 靜電測試：通過空氣放電8 kV測試。 |
| 工作溫度：工業級設計，-40-85℃。 |

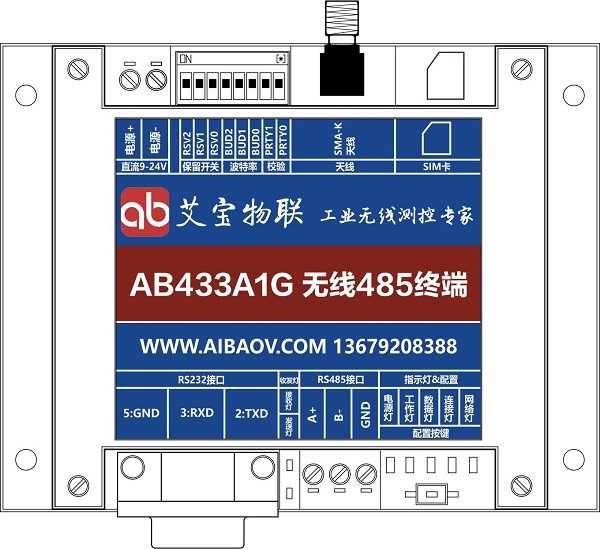

| 端子 | 說明 |
|---|---|
| 電源 | 使用直流電源供電，電壓范圍 9-24V。 |
| 電源燈 |
1. 點亮： 電源連接正確； 2. 熄滅： 電源沒有正確連接。 |
| 工作燈 |
1. 點亮： 32 位 ARM 處理器工作，但數據沒有正確同步； 2. 閃爍： 數據正確同步，閃爍頻率等于數據同步頻率。 |
| 數據燈 | 設備與網絡之間收發數據時閃爍。 |
| 連接燈 | 4G模塊與服務器建立連接后常亮。 |
| 網絡燈 |
指示網絡連接狀態。 連接 4G 網絡后， 周期性閃爍4次。 連接 3G 網絡后， 周期性閃爍3次。 連接 2G 網絡后， 周期性閃爍2次。 |
| 配置按鍵 | 長按 5 秒以上，設備根據撥碼開關設置，重新配置工作狀態。 |
| 波特率撥碼 | 波特率是 433 無線設備與 32 位 ARM 處理器的通信速率，波特率越快數據傳輸越快。波特率的大小不影響無線空中速率，不影響數據更新的時間。 |
| 校驗撥碼 | 校驗配置用來設定 433 無線設備與 32 位 ARM 處理器的串口校驗。校驗配置的不影響無線空中速率，不影響數據更新的時間。 |
| 天線 | 使用 SMA-K 型天線接口，外螺紋內孔，具有 50Ω特性阻抗，天線長度不要超過10米。 |
| RS485接口 | 1 * 2 * 5.08 mm壓線方式。 |
| RS232接口 | 標準 DB9，孔式。 |
| 【訂購信息】 |
|---|
| 訂購型號AB433A1G |
| AB433A1G表示：無線模塊具有RS232和RS485接口，自動二選一，同一時刻只能一個接口工作；無線4G網絡。 |
