| 【產品介紹】 |
|---|
|

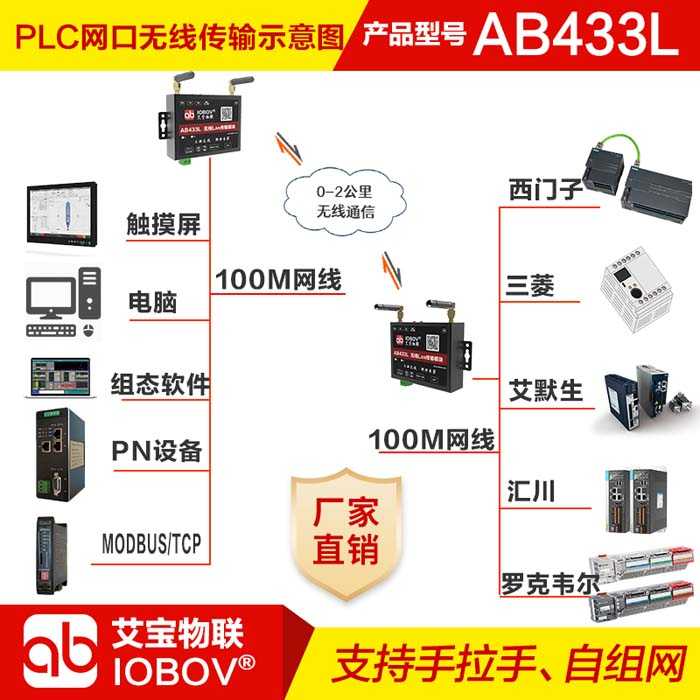

AB433L無線以太網傳輸模塊是一款專為工業環境設計的高性能、低成本無線局域網（WLAN）通信解決方案。該模塊深度適配了工業自動化控制系統，并與主流工業 PLC（如西門子、艾默生、羅克韋爾、三菱等）以及觸摸屏等具有網口的工業設備完美兼容。它支持多種常見的工業現場網口協議，如 Modbus TCP、 Profinet、 Ethernet/IP 以及自由口協議等，以滿足工業自動化領域的廣泛需求。 AB433L 無線 以太網 傳輸模塊采用先進的無線通信技術，能夠在復雜多變的工業環境中提供穩定、高速的數據傳輸能力。其卓越的抗干擾性和長距離傳輸能力，確保了設備間通信的可靠性和高效性。 該模塊廣泛應用于工業自動化生產線、智能倉儲管理系統、遠程監控與數據采集等多種工業場景。通過與西門子 PLC、艾默生 PLC、羅克韋爾 PLC、三菱 PLC 等設備的無縫對接， AB433L無線 以太網 傳輸模塊能夠實現設備間的網絡數據交互和遠程控制，從而顯著提升工業自動化水平，降低運維成本。 我們致力于為客戶提供穩定可靠的無線傳輸解決方案，確保您的工業設備在任何情況下都能保持高效的通信和數據傳輸。如有任何疑問或需求，請隨時與我們聯系，我們將竭誠為您服務。 |
| 【主要特點】 |
|---|
| 無需通訊費用：免申請使用頻段，終端之間自組網無線連接，不需要通訊費用。 |
| 免施工安裝：可代替連接電纜，傳輸距離遠，免去電纜施工的困擾。 |
| 免編程設計：無需編程，所有參數都可通過撥碼開關完成，使用方便，運行可靠。 |
| 繞射能力強：穿透繞射能力強，適用于復雜工業和生活環境。 |
| 自動糾錯：終端糾錯能力強，能主動糾正被干擾的數據包，大大提高傳輸可靠性。 |
| 傳輸數據加密：終端具有嚴密的加密和解密算法，增強數據傳輸?shù)碾[秘性。 |
| 【無線參數】 |
|---|
| 信道數：信道數8個，易于實現多組模塊同時工作。 |
| 無線方式：加密、自組網。 |
| 天線接口：標準SMA-K天線接口。 |
| 【電氣參數】 |
|---|
| 額定電源：DC9～24V。 |
| 電源保護：防反接、過壓，過流，短路。 |
| 處理器：工業級高性能嵌入式32位ARM處理器。 |
| 網口類型：2 支持 個 10/100M MDI/MDIX ，全雙工 線路自動轉換 /半雙工自適 |
| 【結構特性】 |
|---|
| 長x寬x高：100x79x28mm。 |
| 安裝方式：導軌安裝或螺絲固定。 |
| 【環境適應性】 |
|---|
| 絕緣電壓：超過20MΩ 500VDC。 |
| 抗干擾度：通過快速脈沖群4kV測試（對電源和通訊端子）。 |
| 靜電測試：通過空氣放電8 kV測試。 |
| 工作溫度：工業級設計，-40-85℃。 |

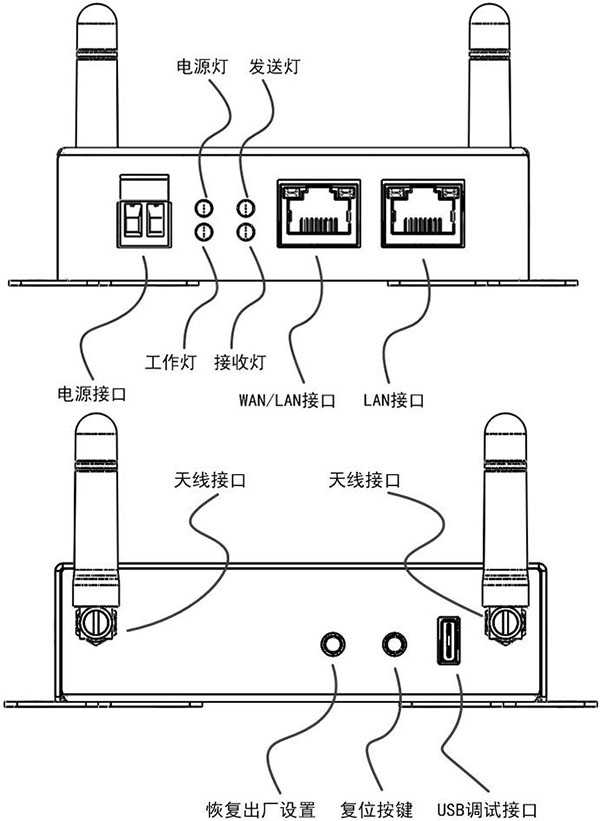

| 端子 | 說明 |
|---|---|
| 電源 | 使用直流電源供電，電壓范圍 9-24V。 |
| 電源燈 | 設備正常供電，紅色常亮 |
| 工作燈 | 設備啟動正常后，綠色閃爍 |
| 發送燈 | 發射無線數據時，綠色閃爍 |
| 接收燈 | 接收無線數據時，綠色閃爍 |
| WAN/LAN 接口 | 第一路網口， 設置時：與電腦的網口互聯 |
| LAN 接口 | 第二路網口，工作時：與被測設備的網口互連； 設置時：與電腦的網口互 |
| 天線接口 | 安裝天線的接口，圖片中的天線為示意圖， 以實際為準 |
| 恢復出廠設置 | 長按 10 秒后松開，設備會恢復到出廠設置 |
| 復位按鍵 | 按下 2 秒后松開， 設備會重新重啟 |
| USB 調試接口 | 內部調試接口不對外開放 |
| 【訂購信息】 |
|---|
|
訂購型號AB433L①②。其中： ①位置填寫點數資源，參見【點數資源】表格； ②位置填寫無線功率，參見【無線功率】表格 |
| 例如訂購型號AB433L1B表示：100M 網口： 2 路；無線功率2W，傳輸距離2Km。 |
| 【點數資源】 |
|---|
| AB433L1x：100M 網口： 2 路。x代表功率代碼。 |
| 【無線功率】 |
|---|
| 功率代碼A：功率1W，實測視距 1km。 |
| 功率代碼B：功率3W，實測視距 2km。 |
| 功率代碼C：功率5W，實測視距 3km。 |
