一個簡單自鎖PLC梯形圖編程

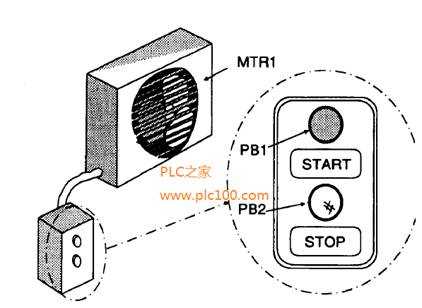

一個用以控制風扇開始/停止操作的簡單自鎖電路，梯形圖適用三菱FX系統PLC。

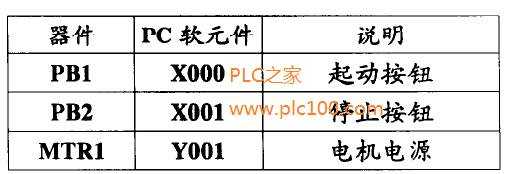

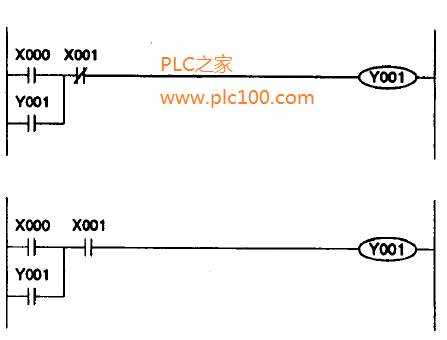

按下按粗PB1，風扇起動。按鈕PB1在PC中表示為輸入X000。 X000接通，輸出Y001被接通，這樣使得電扇MTR1運行。若為使電扇運轉而一直按著PB1，那是很不方便的。一個小的自鎖電路由此產生，它通過把程序輸出Y001當作一個輸入條件來實現。這意味著按妞PBl只需按一下，電扇就能連續運轉起來。但是，電扇怎么停呢?使用與停止按妞PB2相連的常閉觸點X001輸入，鎖定輸出Y001就被“關斷”，電扇就停止了。

安全注意:

對一個要求更安全控制的程序，停止按鈕的輸入應是一個常開觸點，即X001為常開。實際按鈕應該為常閉類型的物理接點。這意味著如果停止按妞失效，輸入X001會消失.系統將停止.即變得安全。這稱之為失效安全。
