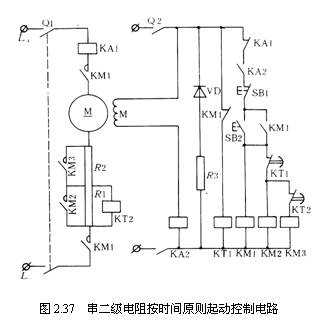

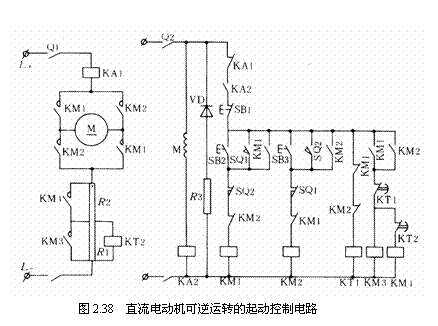

　　圖 2.37 為電樞串二級電阻、按時間原則起動控制電路。圖中 KA1 為過電流繼電器， KM1 為起動接觸器， KM2 、 KM3 為短接起動電阻接觸器， KT1 、 KT2 為時間繼電器， KA2 為欠電流繼電器， R 3 為放電電阻。
電路工作原理為：合上電源開關 Q1 和控制開關 Q2 ， KT1 通電，其常閉觸點斷開，切斷 KM2 、 KM3 電路。保證起動時串入電阻 R 1 、 R 2 。按下起動按鈕 SB2 ， KM1 通電并自鎖，主觸點閉合，接通電動機電樞電路，電樞串入二級電阻起動，同時 KT1 斷電，為 KM2 、 KM3 通電短接電樞回路電阻作準備。在電動機起動時同時，并接在 R 1 電阻兩端的 KT2 通電，其常閉觸點打開，使 KM3 不能通電，確保 R 2 串入電樞。
　　經一段時間延時后， KT1 延時閉合觸點閉合， KM2 通電，短接電阻 R 1 ，隨著電動機轉速升高，電樞電流減小，為保持一定的加速轉矩，起動過程中將串接電阻逐級切除，就在 R 1 被短接的同時， KT2 線圈斷電，經一定延時， KT2 常閉觸點閉合， KM3 通電，短接 R 2 ，電動機在全壓下運轉，起動過程結束。
