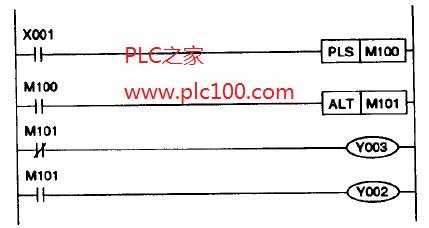

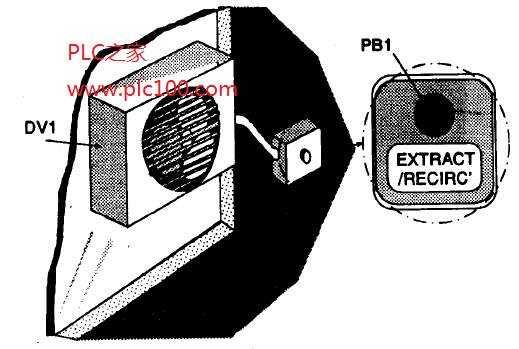

風扇有兩種操作模式，循環(huán)和排氣，可用一個開關進行切換。兩模式間的互鎖由ALT指令完成。當按鈕PB1 (X001)被激活時，輔助繼電器M100接通一個程序掃描周期。

M100常開觸點接通時，起動ALT指令。

ALT指令取反輸出相關元件，本例中為M101。第一次按PB1會使M101變?yōu)?/span>ON，第二次按PB1則又變?yōu)?/span>OFF。

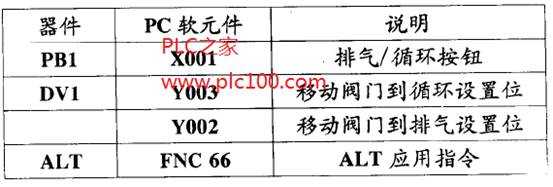

利用這種特性，ALT指令相應繼電器的常開和常閉觸點使兩“模式”間的選擇能夠進行。本例中，當M101為ON,風扇處于排氣模式，Y002起作用;當M101為OFF，風扇處于循環(huán)模式，Y003起作用。
