松下PLC F303(BASIN),P303(PBASIN)BCD型反正弦運算

概述

三角函數功能，計算以BCD碼表示的數據的反正弦，結果以BCD碼存儲。

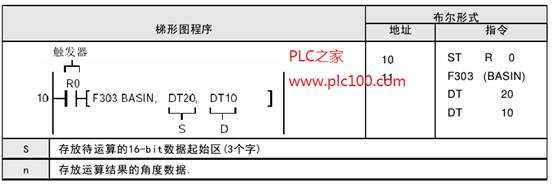

程序示例

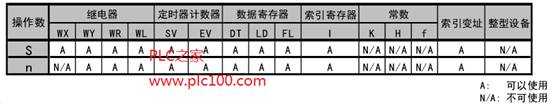

操作數

示例說明

計算角度0.7071的arcSIN值

計算角度-0.5的arcSIN值

計算由[S]開始的3個字的存儲區指定的數據的SIN-1值，結果存放在D.

S:符號

S+1:整數部分?jǐn)?shù)值

S+2:小數部分?jǐn)?shù)值

當運算數據為正數時，S中存放。;當數據為負數時，S中存放1.

存放在S+1和S+2中存放的整數和小數部分在0到1.0000之間.

運算結果以BCD碼的形式存放在D中，范圍在0~90°或270°~360°(以度為單位)

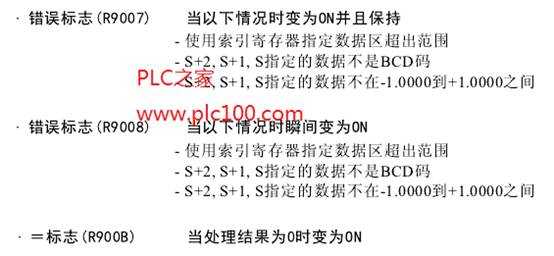

標志狀態
