1）、梯形圖的編輯

在梯形圖編輯窗口中，梯形圖程序被劃分成若干個網絡，一個網絡中只能有一個獨立電路塊。如果一個網絡中有兩個獨立電路塊，在編譯時輸出窗口將顯示“1個錯誤”，待錯誤修正后方可繼續。可以對網絡中的程序或者某個編程元件進行編輯，執行刪除、復制或粘貼操作。

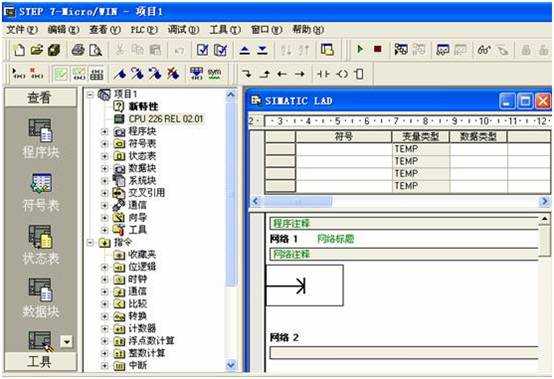

(1)首先打開STEP7—Micro/WIN4.0編程軟件，進入主界面，STEP7—Micro/WIN4.0編程軟件主界面如圖1所示。

圖1STEP7—Micro/WIN4.0編程軟件主界面

(2)單擊瀏覽欄的【程序塊】按鈕，進入梯形圖編輯窗口。

(3)在編輯窗口中，把光標定位到將要輸入編程元件的地方。

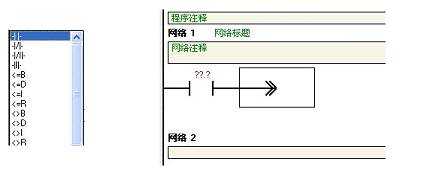

(4)可直接在指令工具欄中點擊常開觸點按鈕，選取觸點如圖2所示。在打開的位邏輯指令中單擊圖標選項，選擇常開觸點如圖3所示。輸入的常開觸點符號會自動寫入到光標所在位置。輸入常開觸點如圖4所示。也可以在指令樹中雙擊位邏輯選項，然后雙擊常開觸點輸入。

圖2選取觸點

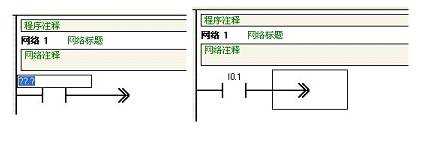

圖3 選擇常開觸點圖4 輸入常開觸點

（5）在？？？中輸入操作數I0.1，光標自動移到下一列。輸入操作數I0.1如圖4所示。

圖5輸入操作數I0.1

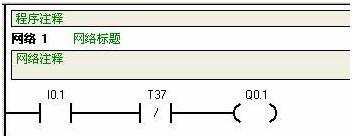

（6）用同樣的方法在光標位置輸入和，并填寫對應地址，T37和Q0.1編輯結果如圖6所示。

圖6T37和Q0.1編輯結果

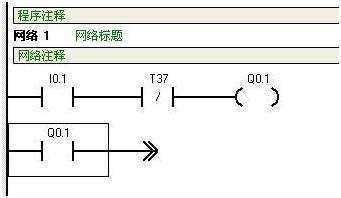

（7）將光標定位到I0.1下方，按照I0.1的輸入辦法輸入Q0.1。Q0.1編輯結果如圖7所示。

圖7Q0.1編輯結果

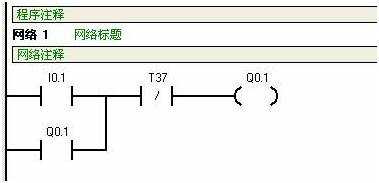

(8) 將光標移到要合并的觸點處，單擊指令工具欄中的向上連線按鈕，將Q0.0和I0.0并聯連接， Q0.0和I0.0并聯連接如圖8所示。

圖8Q0.0和I0.0并聯連接

（9）將光標定位到網絡2，按照I0.1的輸入辦法編寫Q0.1。

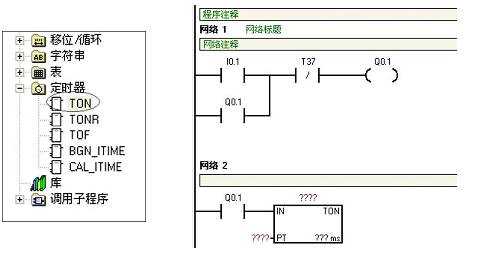

(10) 將光標定位到定時器輸入位置，雙擊指令樹的【定時器】選項，然后再雙擊接通延時定時器圖標，在光標位置即可輸入接通延時定時器。選擇定時器圖標如圖9所示。

圖9選擇定時器圖10輸入接通延時定時器

（11）在定時器指令上面的 處輸入定時器編號T37，在左側 處輸入定時器的預置值100，編輯結果如圖7—28所示。
經過上述操作過程，編程軟件使用示例的梯形圖就編輯完成了。如果需要進行語句表和功能圖編輯，可按下面辦法來實現。

2)語句表的編輯

執行菜單【查看】→【STL】選項，可以直接進行語句表的編輯。語句表的編輯如圖11所示。

3）功能圖的編輯

執行菜單【查看】→【FBD】選項，可以直接進行功能圖的編輯。功能圖的編輯如圖12所示。

圖11語句表的編輯 圖12功能圖的編輯
