對圖所示各梯形圖進(jìn)行化簡，然后寫出指令語句表。

解答：首先將圖中各梯形圖簡化成下圖形式。

對應(yīng)的指令語句表如下：

a） LD 01600

AND 00002

LD-NOT 00001

OR-LD

AND 00000

OUT 10000

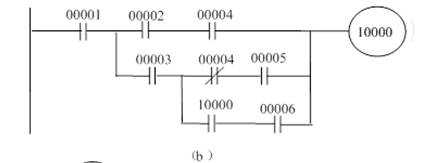

b）LD-NOT 00004

AND 00005

LD 10000

AND 00006

OR-LD

AND 00003

LD 00002

AND 00004

OR-LD

AND 00001

OUT 10000

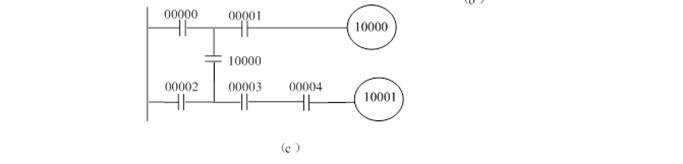

c）LD 10000

AND 00003

AND 00004

OR 00001

AND 00000

LD 10000

AND 00001

LD 00003

AND 00004

OR-LD

AND 00002

OR-LD

OUT 10000
