定時器的基本用法

（1） 得電延時閉合

　

　

　

　

　

　

　

　

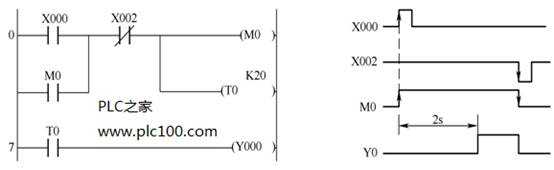

圖2得電延時合梯形圖及時序圖

說明：X0 得電2s后，Y0動作

　

（2） 失電延時斷

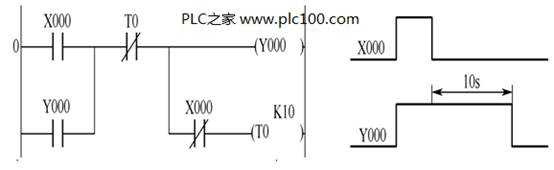

圖3失電延時斷梯形圖及時序圖

說明：當X0為ON時，其常開觸點閉合，Y0接通并自保；當X0斷開時，定時器開始得電延時，當X0斷開的時間到達定時器設置的時間時，Y0由ON變?yōu)?span >OFF，實現失電延時。

（3） 定時器自復位電路

　

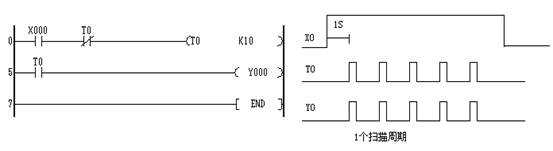

圖4 定時器自復位電路

（4） 注意過程分析：X0接通1S，T0狀態為ON，Y0狀態輸出為ON，T0的狀態為ON使其常閉觸點動作，T0，Y0狀態變?yōu)?span >OFF。當X0一直處于ON狀態時，經過一個掃描周期，重復前面狀態。
